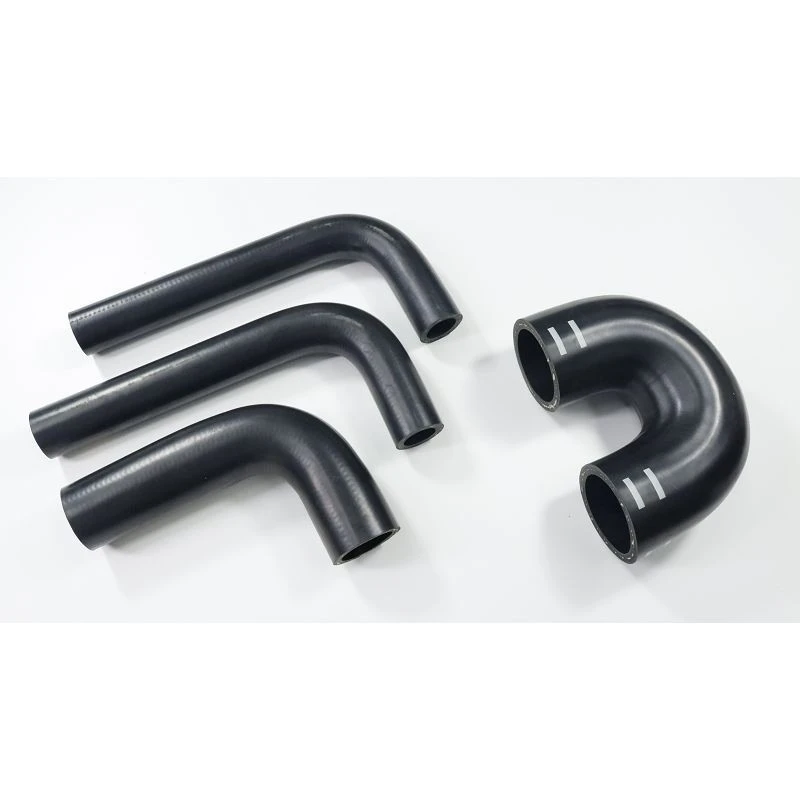

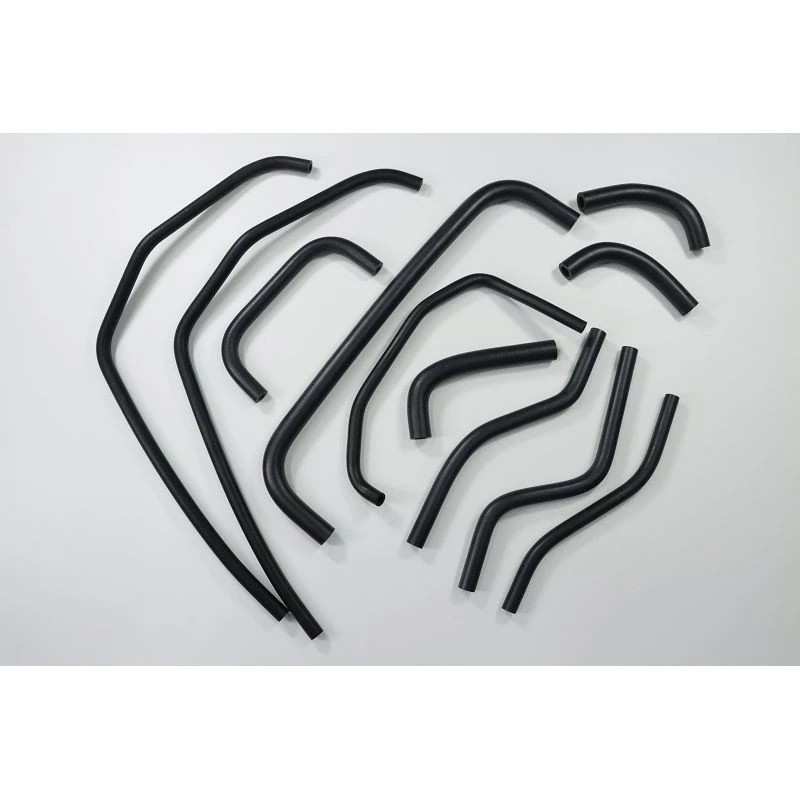

Valmiiksi muotoiltu Rubbe Inside Braided Letku
Esimuotoiltu putki: IIR+EPDM, CIIR+EPDM, EPDM – pysyvästi muotoiltu sisävuori optimaalista virtausta varten
Sisäpunos: polyesterikuitu, aramidikuitu – moni{0}}vahvistusvaihtoehto paineen ja tärinän vaimentamiseen
Valmiiksi muotoiltu kansi: IIR+EPDM, CIIR+EPDM, EPDM – muotoiltu ulkoinen suoja kemikaaleja ja kulutusta kestämään
Väri: musta tai useita värejä – mukautettu väri{0}}toimituksen/palautuksen tunnistamiseen
- Tuotteen esittely
BESTYIELD Technology (Huizhou) Co., Ltd. on yksi johtavista esi-muovattujen punottujen letkujen valmistajista ja toimittajista Kiinassa, ja se tukee myös räätälöityjä palveluita. Tervetuloa tukkumyyntiin irtotavarana-punotun letkun sisällä olevaan punotun letkun sisäpuolelle, ja saat hinnaston tehtaaltamme. Hintaneuvontaa varten ota yhteyttä.
Ominaisuudet ja edut
- Esimuotoiltu putki:-IIR+EPDM, CIIR+EPDM, EPDM - pysyvästi muotoiltu sisävuori optimaaliseen virtaukseen
- Punoksen sisäpuoli:Polyesterikuitu, aramidikuitu - moni-vaihtoehtovahvistus painetta ja tärinää vaimentamaan
- Valmiiksi-muotoiltu kansi:IIR+EPDM, CIIR+EPDM, EPDM - muotoiltu ulkoinen suojaus kemikaalien ja kulutuskestävyyden vuoksi
- Väri:Musta tai useat värit - mukautettu väri-toimituksen/palautuksen tunnistus
- Lämpötila-alue:-40 asteesta +150 asteeseen - kattaa pakkasen ympäristön ja kohonneet jäähdytysnesteen lämpötilat
- Vaatimustenmukaisuusstandardit:RoHS, REACH, HF - täyttää maailmanlaajuiset ympäristö- ja alhaiset-halogeenivaatimukset
- Palonkestoluokitus:HB, V1, V2, V0, VW-1, EN45545 - yleisestä teollisuudesta rautatiekäyttöön
- Vähän uuttuvat materiaalit:Minimoi nesteen likaantumisen ja läpäisyn, varmistaa jäähdytysnesteen puhtauden
- Tuotteen käyttöikä:Yli 10 vuotta normaaleissa käyttöolosuhteissa
- Sovellus:Jäähdytysaineet, kuten PG25 ja deionisoidut glykoliseokset, ilma, fosfaattiesteri
Yksityiskohtainen kuvaus
1102:ssa yhdistyy esi-muovattu geometria ja punottu vahvike, mikä korjaa punomattoman letkun rajoitukset paineistetuissa piireissä. Toisin kuin suorat letkut, jotka edellyttävät kenttätaivutus-joka murskaa reiän ja luo jännitystä-, 1102 valetaan tarkasti 3D-muotoihin lämmitetyssä puristimessa, jossa vahvikepunos on integroitu muotoilun aikana.
Sisäpuolinen punoskerros-polyesteri yleiskäyttöön, aramidi korkeaan lujuuteen-nostaa työpaineen 0,5 MPa:sta (punomaton) 1,5 MPa:iin, mikä mahdollistaa pumpun purkamisen ja suuren-virtauksen päälinjan sovellukset. Valmiiksi muotoiltu kansi tiivistää punoksen jäähdytysnesteen roiskeilta, UV-säteilyltä ja hankaukselta säilyttäen samalla alhaiset -ulottumisominaisuudet.
Materiaalit: IIR (butyylikumi) alhaisimpaan kaasunläpäisevyyteen, CIIR (klooributyyli) parantaa vulkanoinnin yhteensopivuutta, EPDM laajimman lämpötilan ja jäähdytysnesteen yhteensopivuuden saavuttamiseksi. Tämä kolmikerroksinen-arkkitehtuuri-esimuotoiltu putki sekä punottu vahvike ja esi-muovattu kansi-tarjoaa jäykkien putkien reititystarkkuuden sekä letkun joustavuuden ja tärinäneristyksen.
Tuotesovellus
Palvelinkeskuksen nestejäähdytys on ensisijainen sovellus: 1102 yhdistää kylmälevyt CPU/GPU-jäähdytyselementteihin suoraan-to-sirujärjestelmiin, joissa esi-muodostetut 90 asteen ja 45 asteen kulmat eliminoivat jäähdytysnesteen virtausta rajoittavat mutkit. Telinetason -jakotukissa nämä letkut jakavat jäähdytetyn glykolin CDU:sta palvelinlevyille varmistaen virtaustasapainon solmujen välillä.
Upotusjäähdytystä varten 1102 toimii syöttö-/paluuliitäntöinä dielektrisiin nestelämmönvaihtimiin, joissa alhainen poistoaine estää kontaminoitumisen. Sähköajoneuvojen akun lämmönhallinta: esimuodostetut letkut ohjaavat glykolin akun jäähdytyskanavien läpi ilman jyrkkiä mutkia, jotka väsyvät 10+ vuoden ajan. EVSE-jäähdytys: valmiiksi muotoillut muodot mahdollistavat kompaktin reitityksen kaapin sisällä, mikä estää nopean-latausmoduulien lämpökuristuksen.
Tuoteparametrit
|
Osa |
Letkun tunnus |
Letkun ulkohalkaisija |
Työpaine |
Räjähdyspaine |
||||
|
tuumaa |
mm |
tuumaa |
mm |
psi |
MPa |
psi |
MPa |
|
|
1102-01 |
1/8 |
3.2 |
0.31 |
7.9 |
218 |
1.5 |
653 |
4.5 |
|
1102-02 |
3/16 |
4.8 |
0.37 |
9.5 |
||||
|
1102-03 |
1/4 |
6.3 |
0.50 |
12.7 |
||||
|
1102-04 |
5/16 |
8.0 |
0.55 |
14.0 |
||||
|
1102-05 |
3/8 |
9.5 |
0.63 |
15.9 |
||||
|
1102-06 |
1/2 |
12.7 |
0.79 |
20.0 |
||||
|
1102-07 |
5/8 |
16.0 |
0.94 |
24.0 |
||||
|
1102-08 |
3/4 |
19.0 |
1.06 |
27.0 |
||||
|
1102-09 |
7/8 |
22.2 |
1.26 |
32.0 |
||||
|
1102-10 |
1 |
25.4 |
1.39 |
35.4 |
174 |
1.2 |
522 |
3.6 |
|
1102-11 |
1-1/4 |
31.8 |
1.77 |
45.0 |
||||
|
1102-12 |
1-1/2 |
38.1 |
2.00 |
50.8 |
||||
|
1102-13 |
1-3/4 |
44.5 |
2.32 |
59.0 |
||||
|
1102-14 |
2 |
50.8 |
2.76 |
70.0 |
||||
Palvelinkeskuksen nestejäähdytyssovellusopas
- Kylmälevyliitäntä:esimuotoillut 90 asteen kulmat yhtyvät kylmälevyportteihin, mikä eliminoi virtausta rajoittavat kenttä-taivutetut letkut. Suosittelemme 1/4" kokoa yksivaiheisiin-järjestelmiin.
- Jakotukin reititys:Suositeltavat 3/8" – 1/2" koot, valmiiksi muotoillut tee--ja offsetit jakavat virtauksen 4–8 palvelinpaikkaan; määritä yhtäpit{7}}jalat painehäviön tasapainottamiseksi (tavoite ΔP < 0,05 MPa).
- CDU-liitäntä:suuremmat halkaisijat (3/4" - 2") pääsyöttö-/paluulinjoille; esimuotoillut S-taivutukset absorboivat lämpölaajenemista rasittamatta pika-irrotusliittimiä.
- Asennusvinkki:tue esimuotoiltuja letkuja- molemmista päistä pehmustetuilla puristimilla; Älä koskaan käytä letkua rakenneosana.
FAQ
Q1: Mitä eroa on 1101-sarjan ja 1102-sarjan välillä?
A1: 1101 on perusesimuotoiltu putki ilman vahvistusta (0,5 MPa) painovoiman-syöttöä ja matalan{5}}paineen palautusta varten. 1102 lisää sisäpunoksen ja esi{8}}muovatun kannen, joka nostaa työpaineen 1,5 MPa:iin pumpun poistoa ja suuren{10}}virtauksen verkkovirtaa varten. Valitse 1101 yksinkertaista reititystä varten; 1102, kun paineella, tärinällä tai ulkoisella suojauksella on merkitystä.
Q2: Voitko tuottaa mukautettuja esimuotoiltuja-muotoja?
A2: Kyllä. Anna 3D CAD -mallisi (STEP, IGES tai SolidWorks), niin suunnittelemme muotin, tuotamme ensimmäiset-tuotenäytteet 15 työpäivän kuluessa ja toimitamme tuotantomäärät 20–25 työpäivän kuluessa hyväksymisestä. Minimitilaus: 200 kpl.
